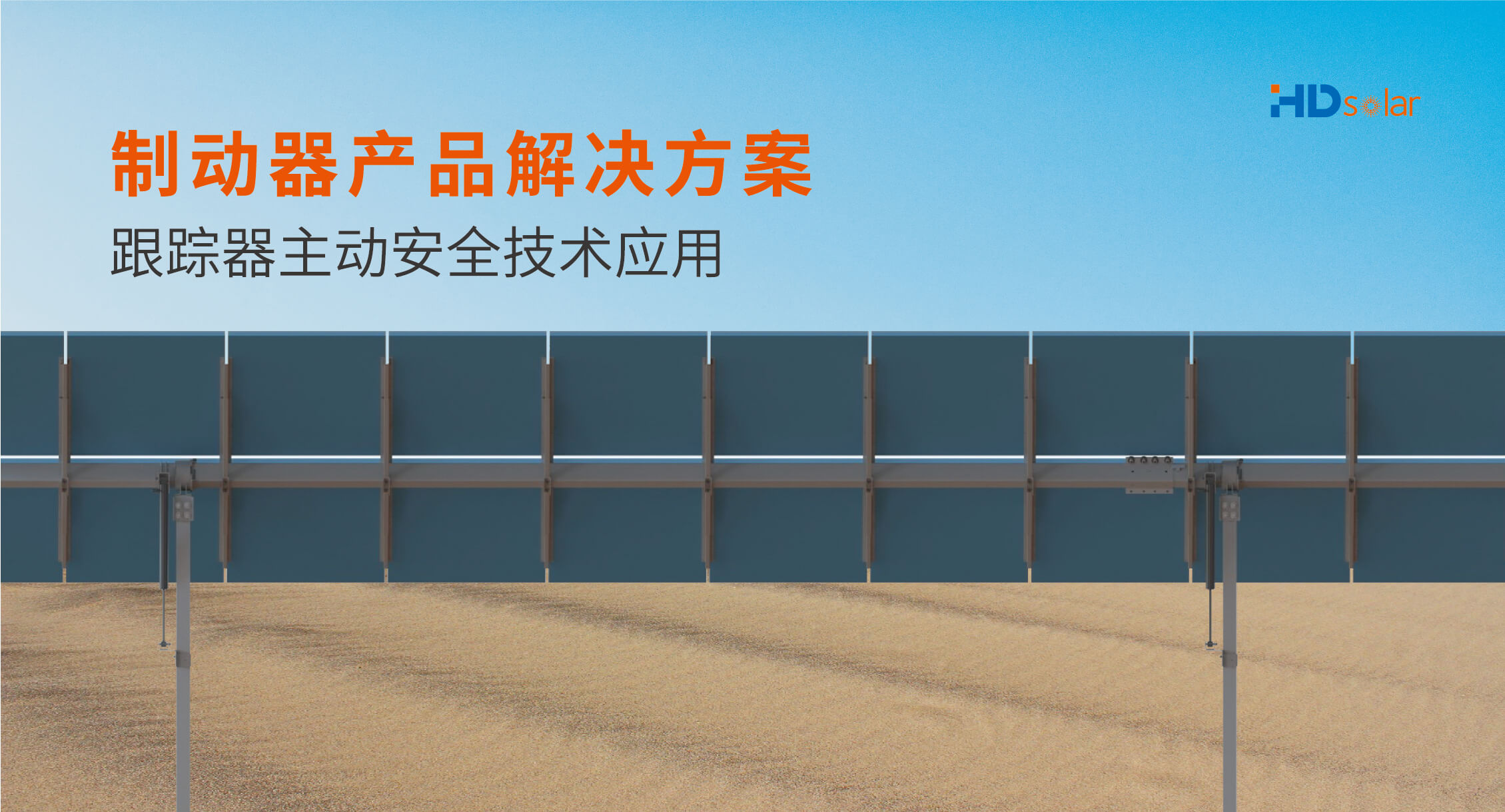

新品揭秘 | 华鼎跟踪器主动安全技术应用—制动器产品解决方案

2021.05.10

光伏跟踪时代全面开启

跟踪器如何深度解锁

复杂恶劣光伏应用场景?

如何在增幅发电量的

同时保障电站的安全稳定?

如何从根本上解决

风致共振问题?


在光伏平价上网背景下,度电成本成为业主最主要的考量因素。技术成熟、发电量增幅更高,成本持续降低的跟踪支架正成为越来越多业主的选择。然而,基于跟踪支架自身结构特性而产生的风致振动问题却始终无法被彻底解决,始终威胁着光伏电站的安全,成为阻碍跟踪支架更大规模应用的主要制约因素之一。



相比于固定支架,跟踪器属于风敏感设备,在大风情况下易发生失稳的情况。遇到大风天气时,跟踪器会受到一个初始外界扭矩,进行不停往复地运动;当这个外界的扭矩出现和消失与跟踪支架扭转运动频率相同时,就产生了共振现象,进而发生支架结构振动失稳,最终导致跟踪毁坏。



作为支架安全的倡导者和践行者,华鼎新能源依托在光伏支架细分领域10余年的深厚积累、大量的数据测试和技术攻关,率先实现跟踪器主动安全技术应用,在结构、控制驱动三大系统基础上研发出专门应用于跟踪器的制动器产品。从四大维度重塑安全跟踪,从根本上解决风致共振问题,实现了跟踪支架的主动安全,为光伏电站安全稳定运行提供了双重保障


四大维度重塑安全跟踪



更智能

多个制动器通过一根总线电缆与控制系统集成使用。控制通过总线电缆对各制动器进行统一控制和状态监测,可在行程范围内任意位置,实现对制动器工作模式的切换。



更安全

在支架跟踪运行时,制动器活塞杆自由随动伸缩;停止跟踪运行后,跟踪器驱动机构和分布在支架两端的制动器共同构成刚性支撑结构,极大提高支架的主动安全性。



更经济

制动器的应用改变以往支架结构受力模式,提高支架结构刚性支撑的同时,降低钢材消耗量,使支架结构变得更合理更经济,降低光伏电站投资成本。



免维护

具备与户外严酷环境相适应的整体高防护性和稳定性,全生命周期免维护,同时满足电站25年使用要求。





项目

AST1

AST2

/压力

3t

6t

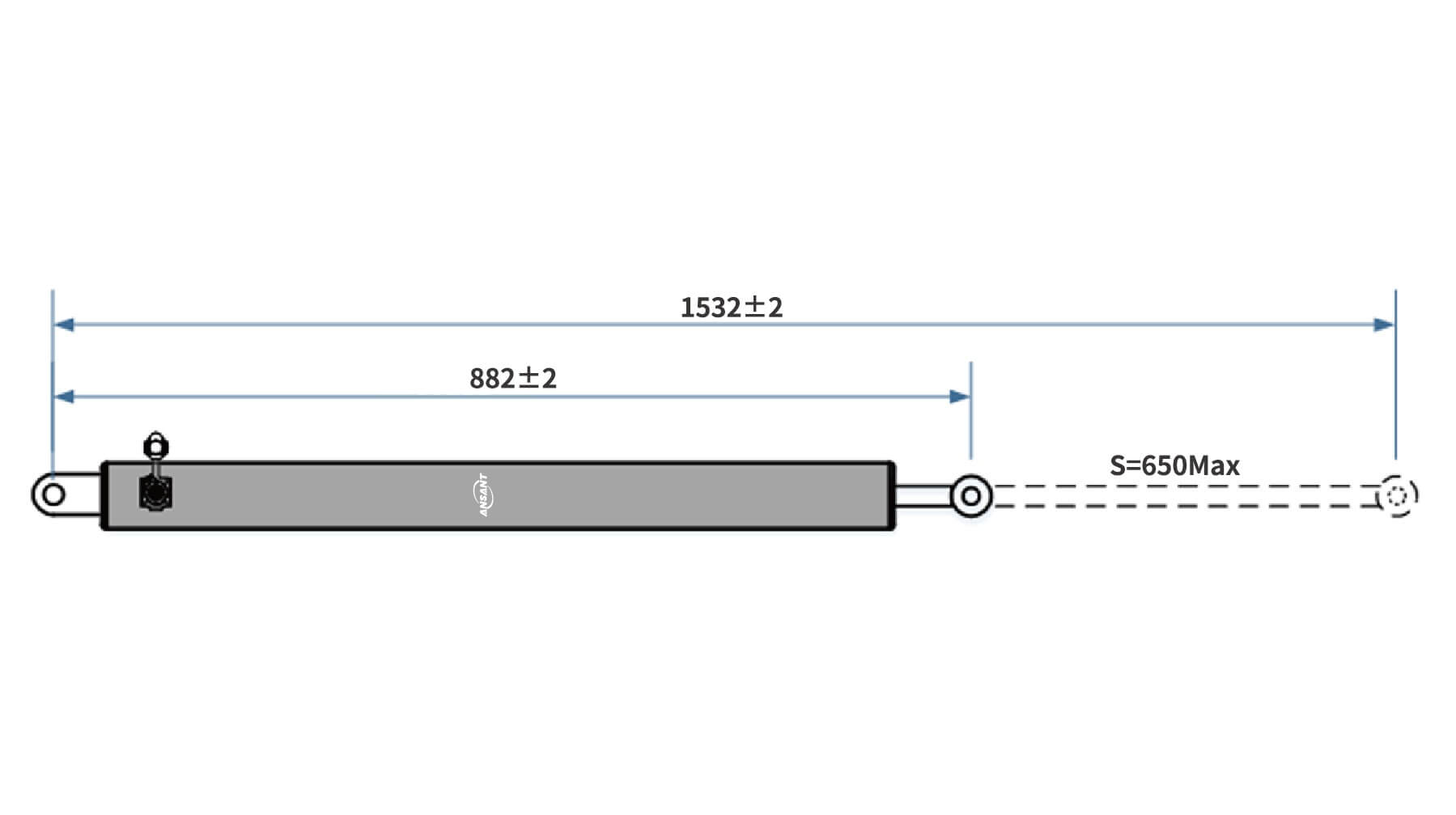

尺寸及行程

882±2 / 1532±2  S=650Max

电源

DC24V10WMax单根)

阀位信号

阀全开/阀全关 DC24V  2NO  无源干接点

总线电缆

单根总线电缆含电源与阀位信号

工作寿命

150万次

防护等级

IP65

工作环境

-40~+55

制动器产品参数表
