户用瓦屋面支架

product
返回产品中心
屋顶支架户用瓦屋面支架

瓦屋面支架系统根据不同的屋面结构及瓦片形状进行优化设计,采用屋顶挂钩固定在屋顶结构上,通过导轨横梁及压块将组件模块固定,结构简单可靠。

产品特点 原理与参数 结构部件明细
  • 优点

    适用于S型瓦,鱼鳞瓦,石板瓦等各种类型瓦片;适用于安装任意 规格的晶硅组件及薄膜组件,可以快速更换设置;

    严格按照设计标准进行强度测试,生产出性能稳定的产品;

    安装作业简单,效率高,工期短,一套系统只有4~5个零件,用少 量工具即可实现安装;

    采用阳极氧化铝合金及不锈钢材质,使用寿命长。

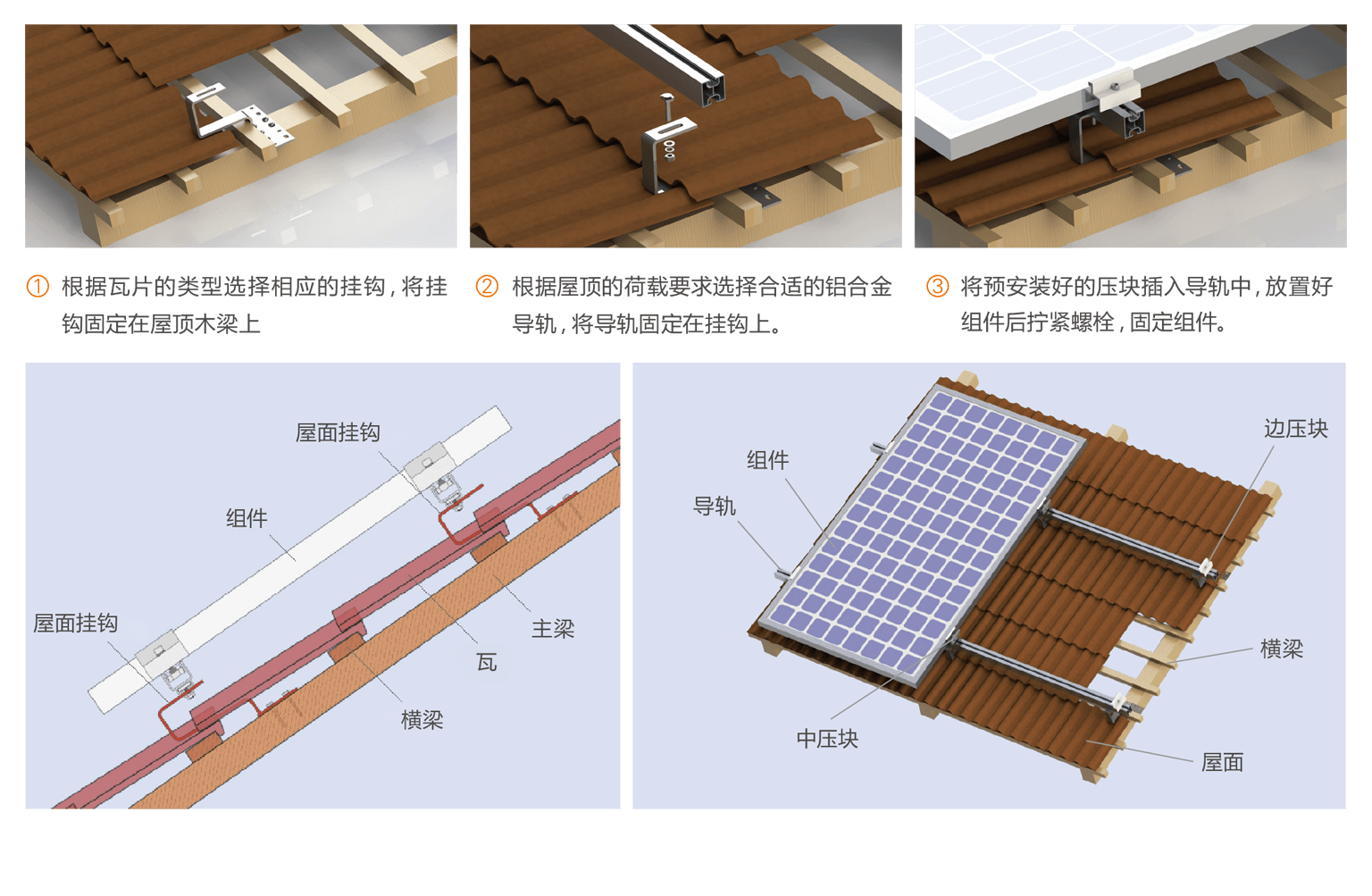

工作原理


安装地点 瓦屋面
安装角度 <30°
抗风能力 根据客户要求
组件排列 横向或纵向
组件板类型 晶硅或薄膜/有框或无框
组件板尺寸 根据客户要求
支架材质 阳极氧化铝合金
配件材质 阳极氧化铝合金/不锈钢
雪载荷 根据客户要求
国际标准 ISO9001、CE

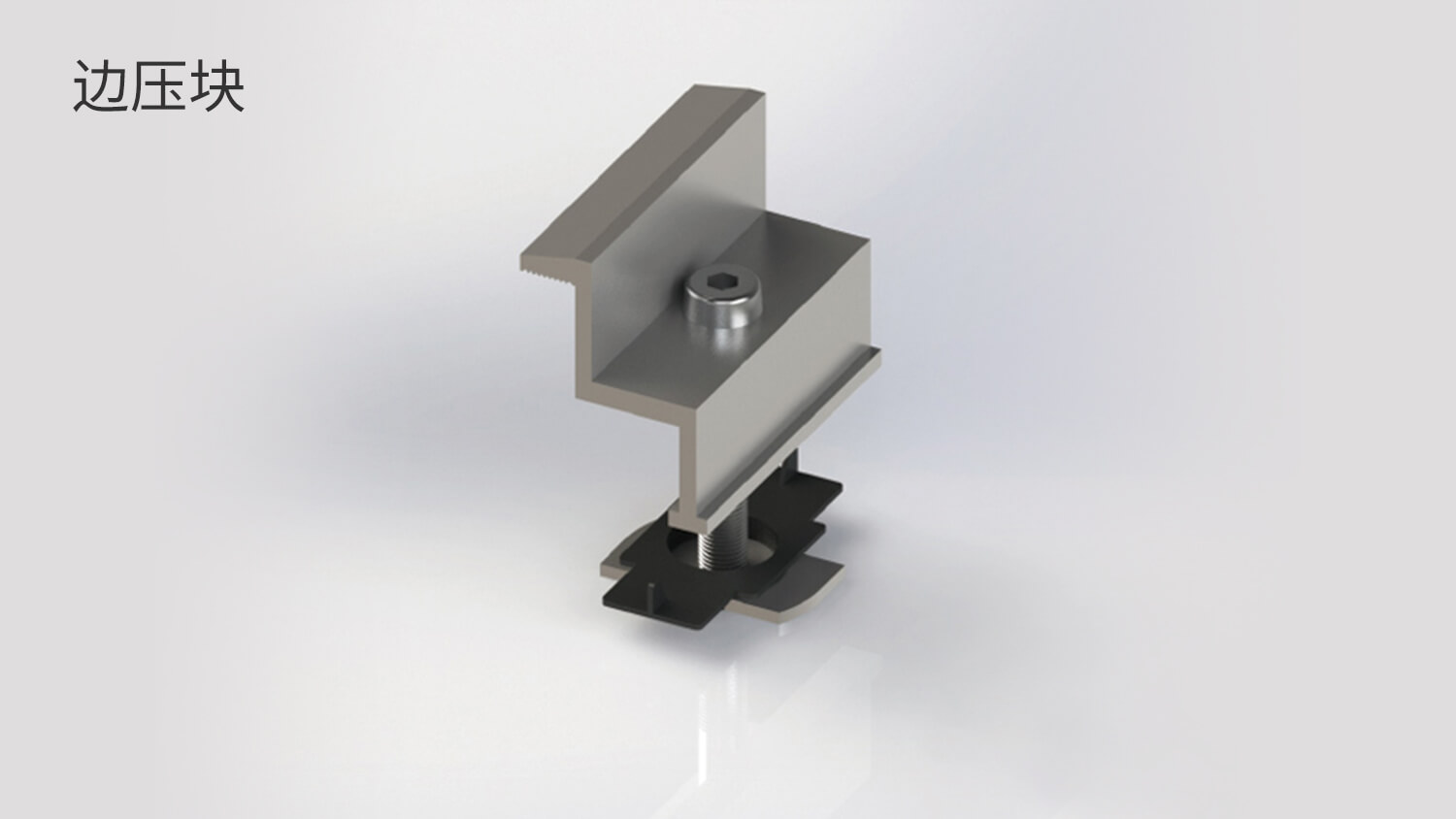

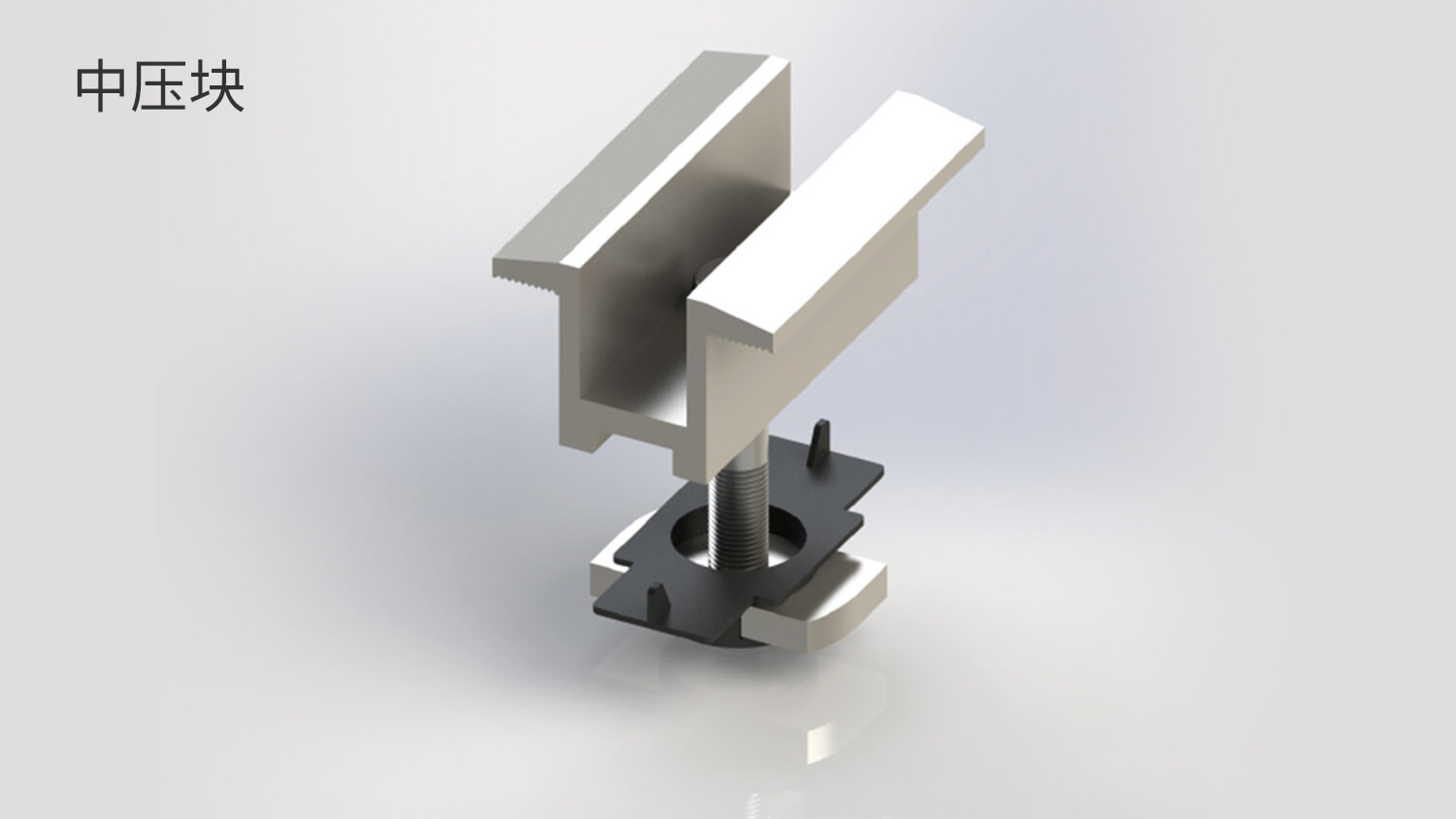

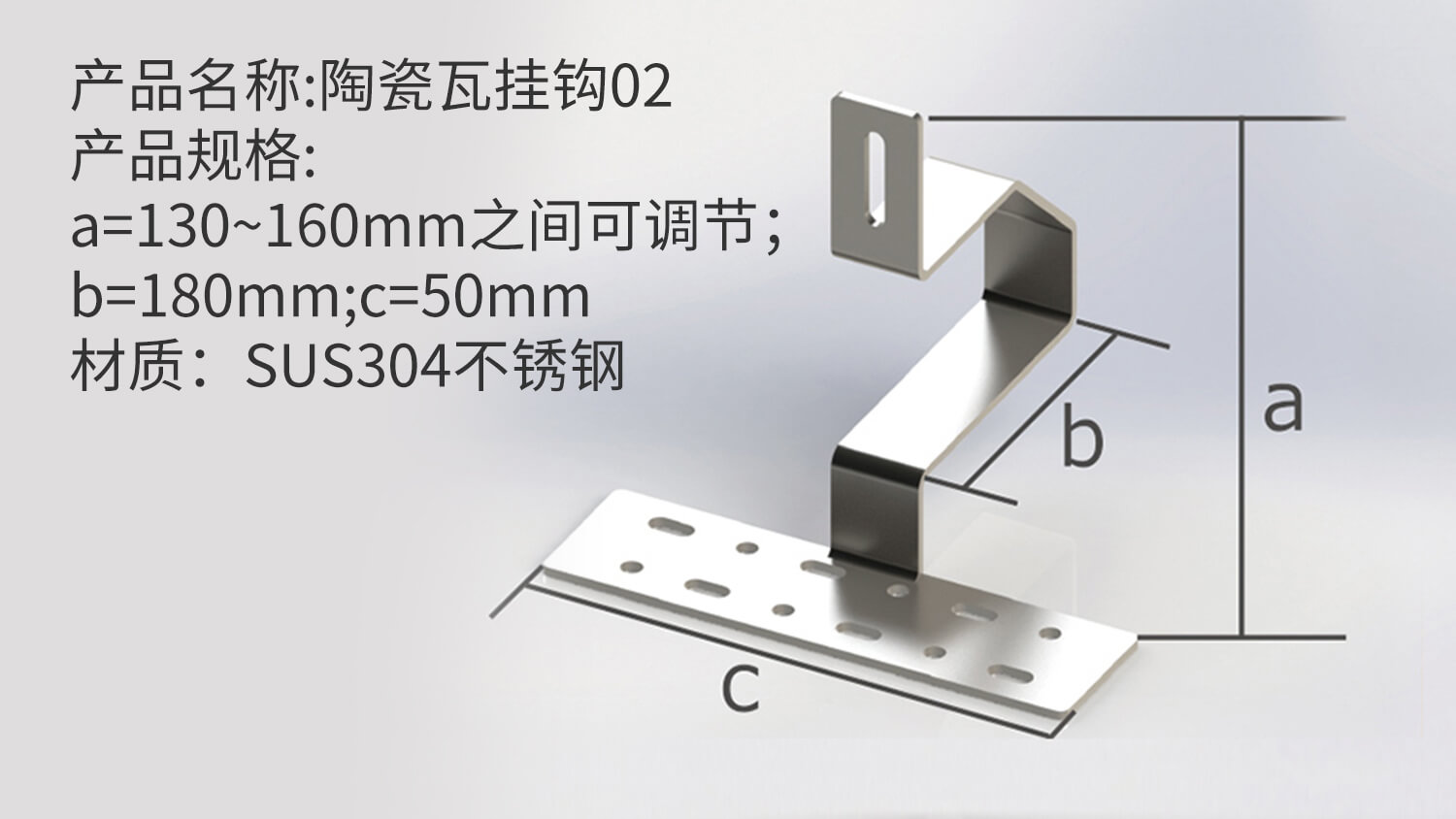

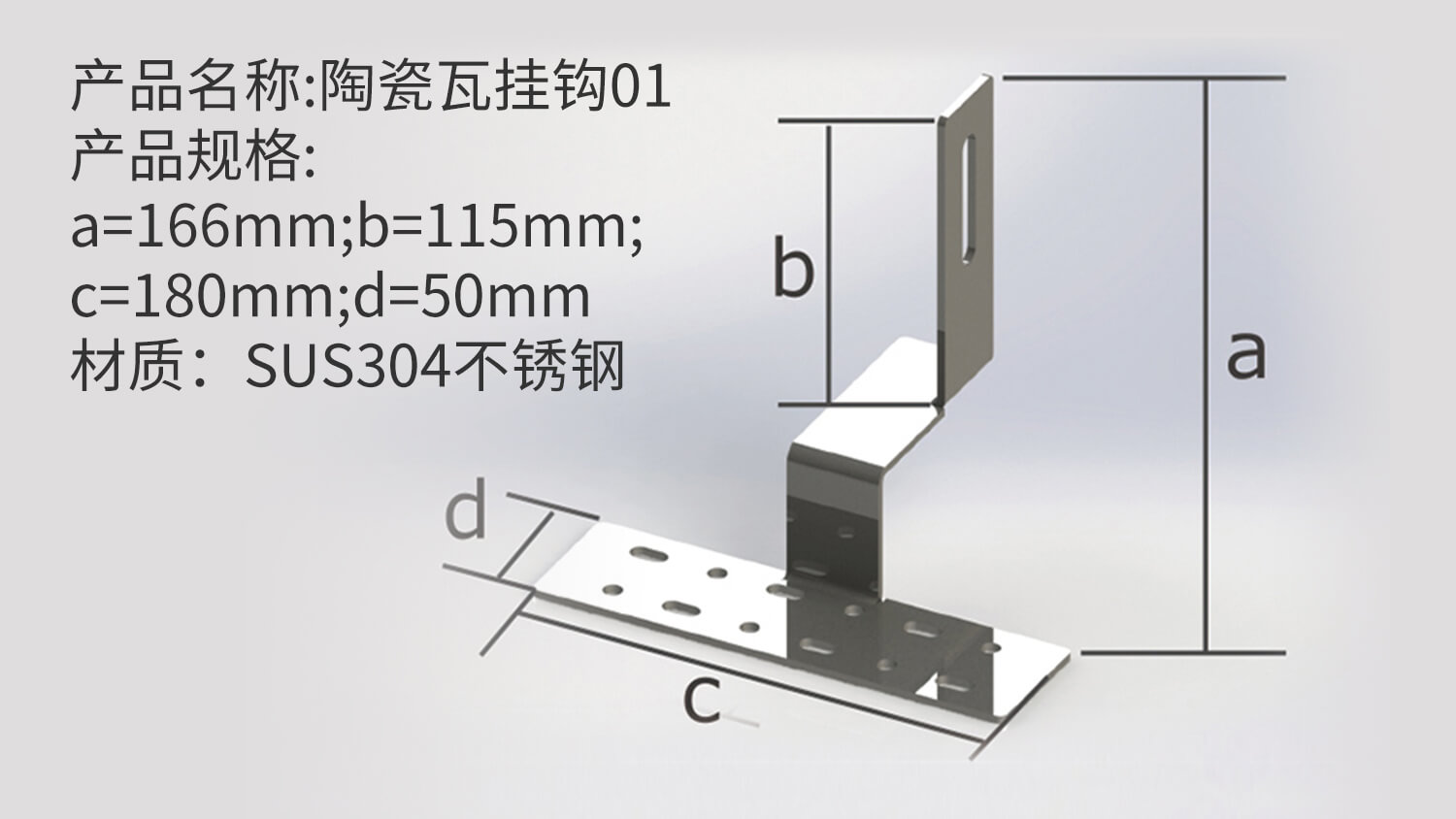

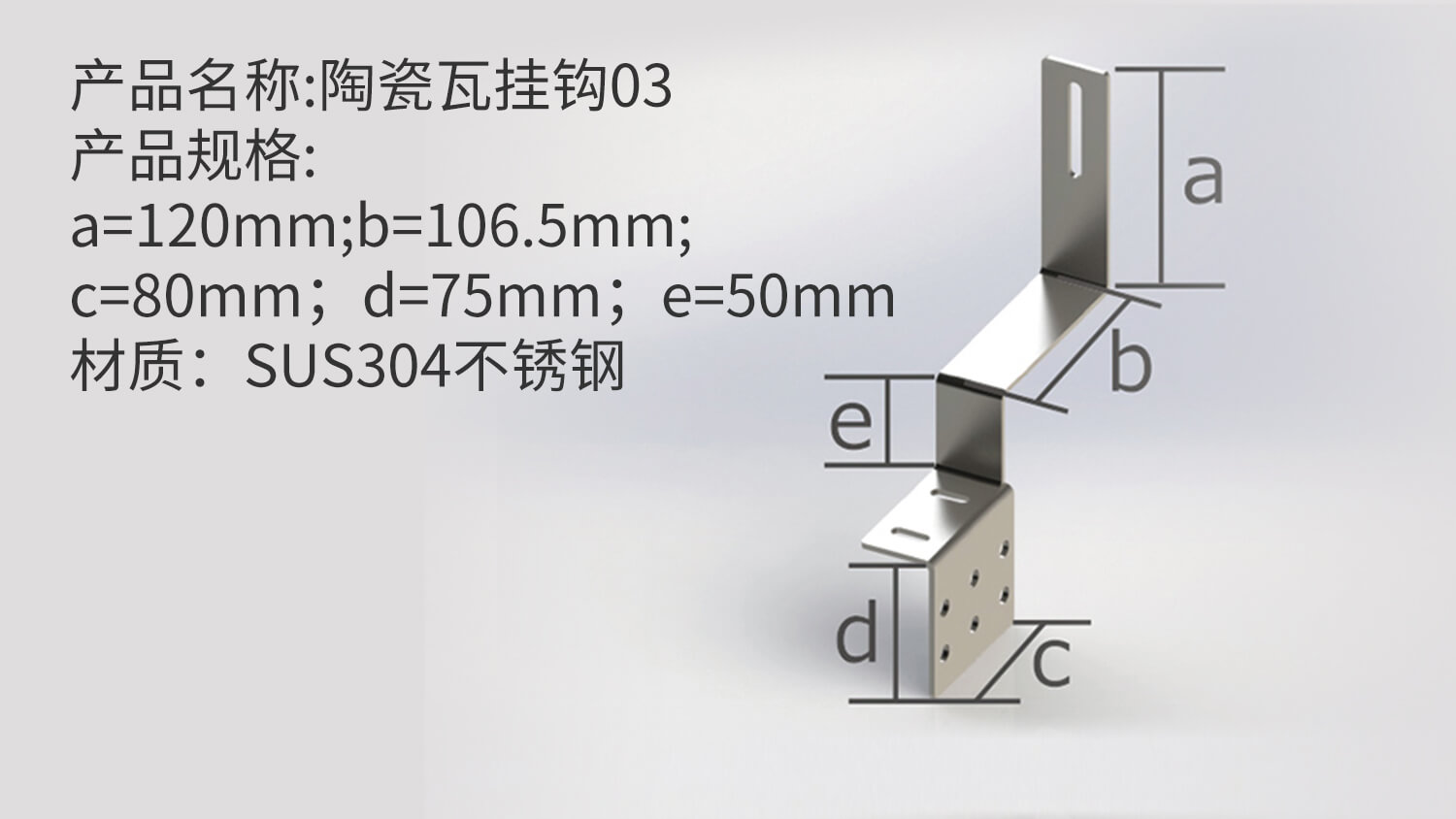

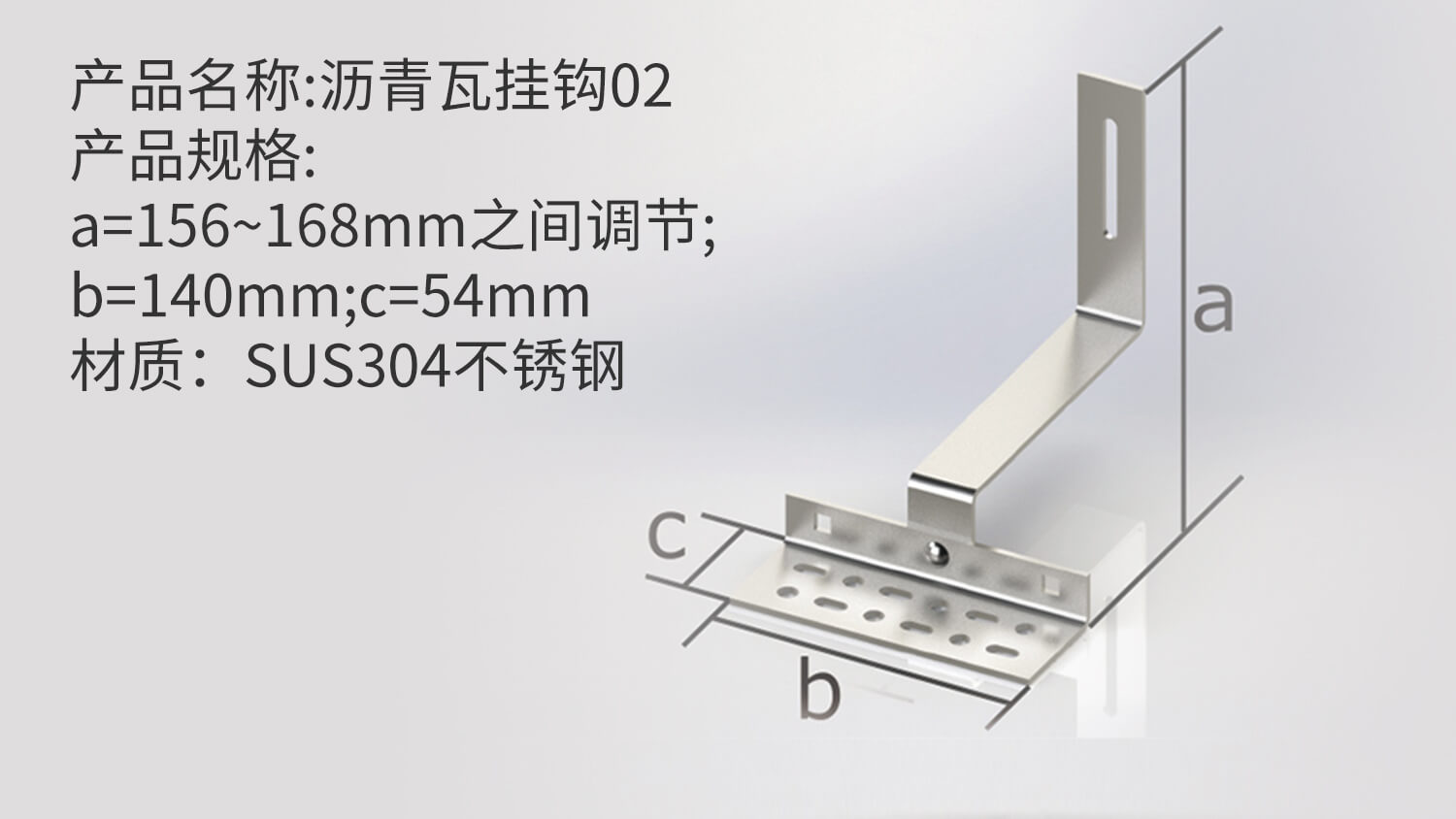

结构部件明细
