天王星シリーズ・二軸追尾システム

product
製品センターに戻る
追尾架台システム天王星シリーズ・二軸追尾システム

天王星シリーズ・二軸式追跡システムは取り付け場所の経度、緯度、時間に応じて、自動的に太陽の軌道と現地太陽の方位角と傾斜角を計算できま す。システムは自動的に指令を発送して、太陽光をリアルタイムに追跡し、運行も安定です。年間発電量約40%増加させることができます。

製品特徴 原則とパラメータ 製品の特徴 部品リスト 事績
  • アドバンテージ

    塔型或いは柱タイプの取り付く形式は複雑な地形でも設置できます;

    部品が亜鉛メッキ鋼などの耐食材料を使用し、寿命が長いです;

    駆動機は高精度な回転式のトランスミッションを使用し、安定性が高くなります。

  • 制御システム

    セルフテスト機能を持っていますので、リアルタイムの運行状態を表示します;

    モジュールを最強な風圧抵抗状態になれるという夜間リセット機能を持っています;

    様々な天候(雨、雪、風、低照明など)を自動認識し、自動制御を行えます;

    モータが順方向および逆方向に回転でき、手動操作が可能です;

    電源保護機能を持っていますので、停電後、保存したデータは失われません。

追尾軌跡

パラメータ

製品タイプ 二軸追尾システム 杭基礎の分類 PHC杭/場所打ち杭
追尾範囲 高度角0~70° 方位角±120° 稼働方式 回転駆動
主要部材質  Q235/Q355 メッキ厚さ ≥65μm
追尾計算方式 天文計算法・自動トラッキング・日陰回避 追尾精度 ≤2°
自動制御の種類 フィードバック制御 制御精度 ≤0.5°
給電形式 セルフパワー 消費電力(1日あたり) ≤0.5kWh
コントローラー MCU 周囲温度 -40°C ~ +60°C
通信方式 Zigbeeワイヤレス通信  保護機能  大风/降雪
架台 10年 電気制御部分 5年

故障回避方法

抗風機能:昼間の運行状態で、風速計で検出風速> 22m / s時には、システムは追跡停止、モジュー ルを自動的に水平状態にして、最大抗風状態になります。连続15分検出風速< 10 m / sには、追跡太陽の運行が回復します。
毎晩に各システムは追跡停止、最大抗風の水平状態になります。追尾システムの追跡精度 を保証するために、毎日の運行誤差を取り除きます。

抗雪機能:12時間以内降水量>10 mm(設定可能)、システムは太陽を追跡停止します。45度の傾 斜状態に自動的に調節して、雪が落ちやすいです。検出連続1時間無降雪は、追跡太陽の 運行が回復します。

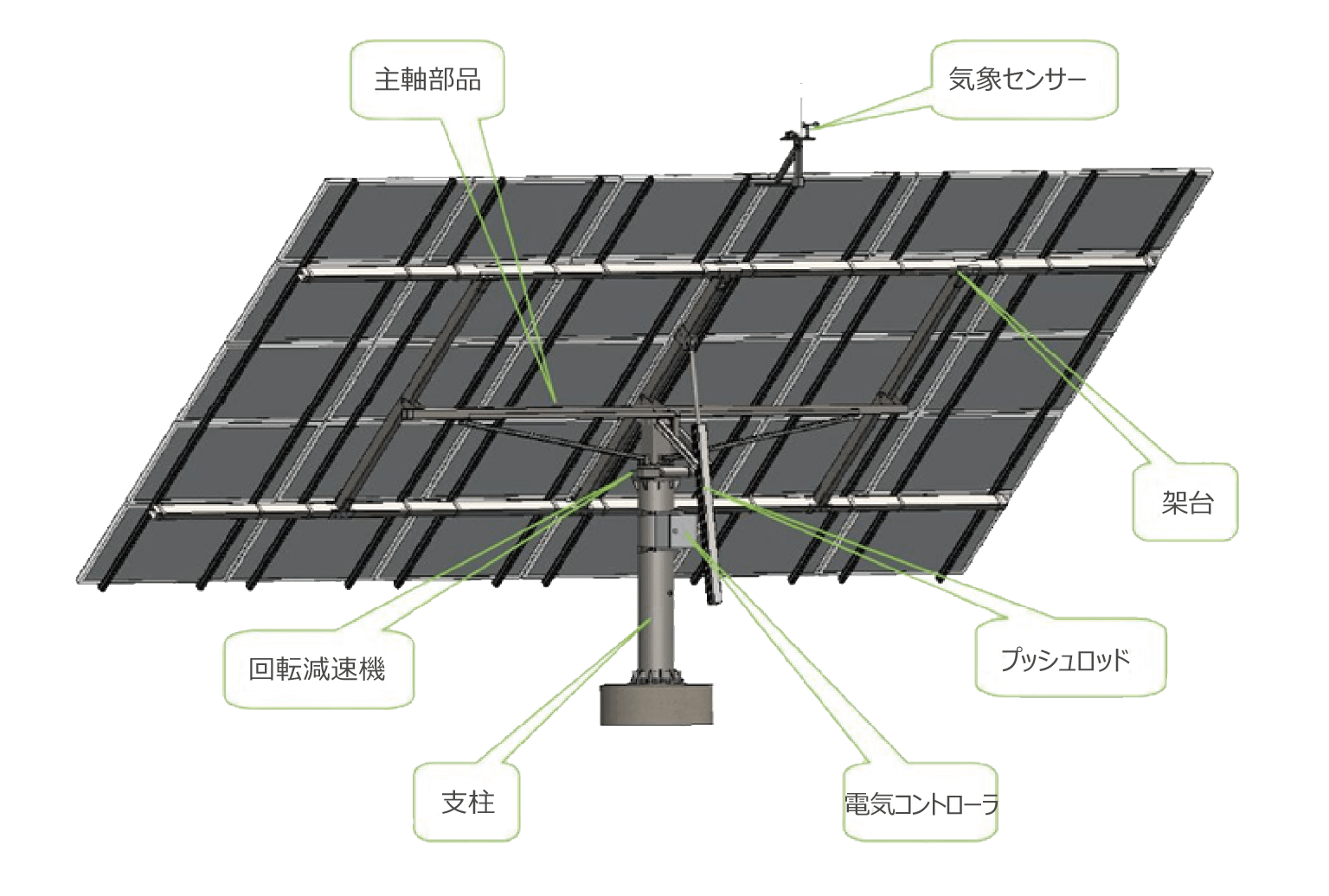

部品リスト

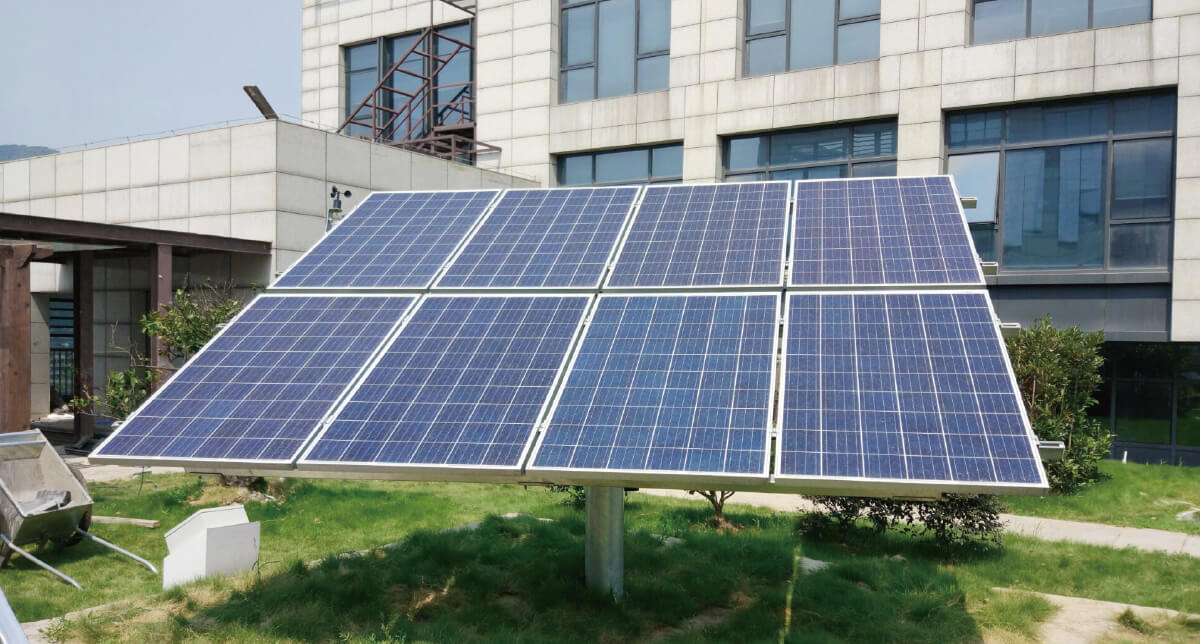

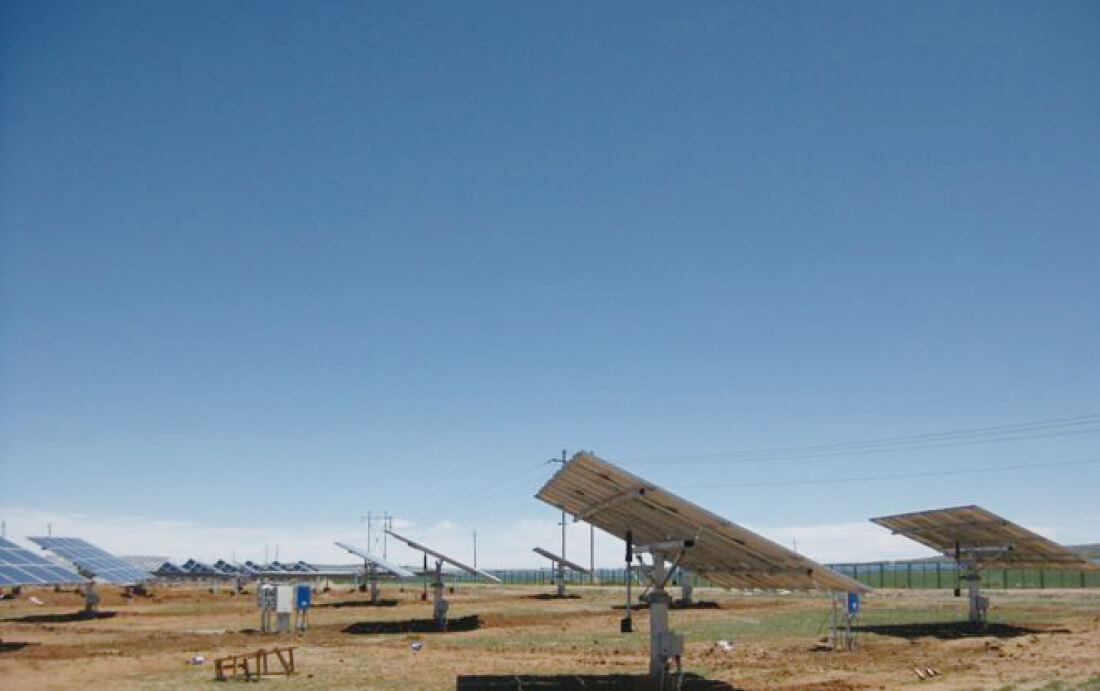

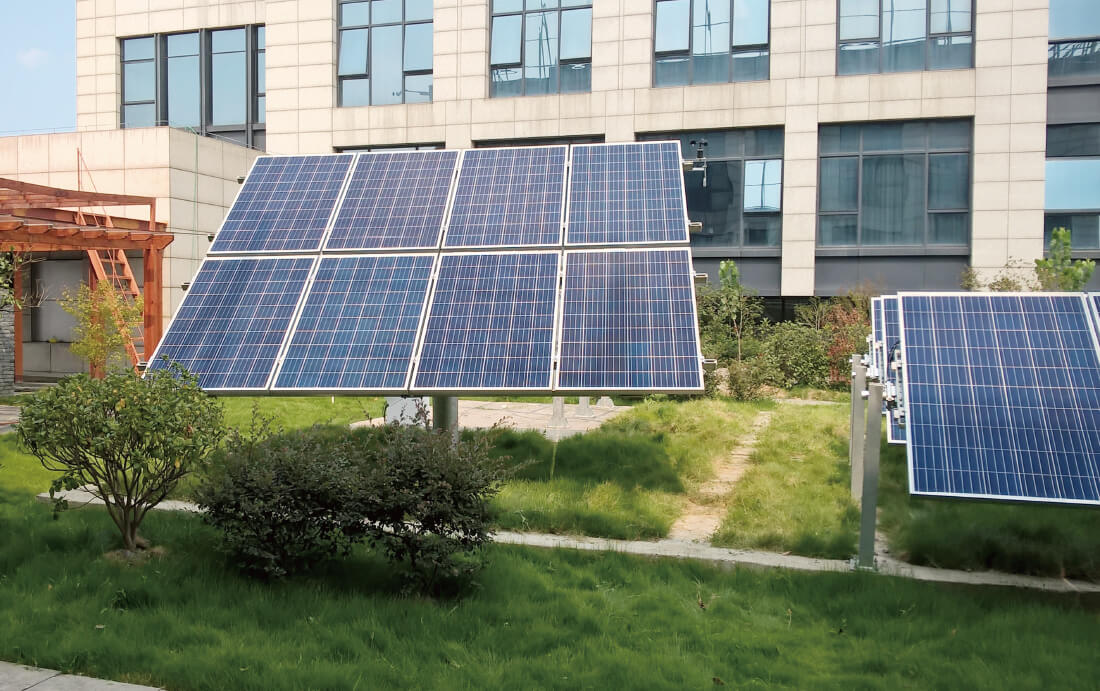

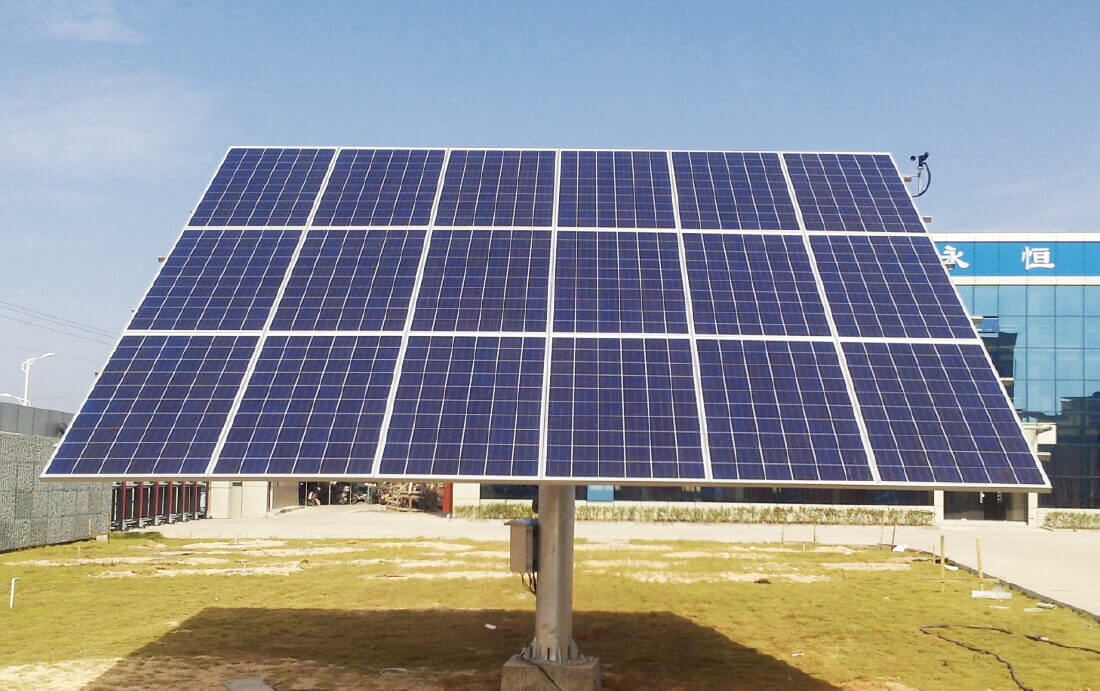

事績
