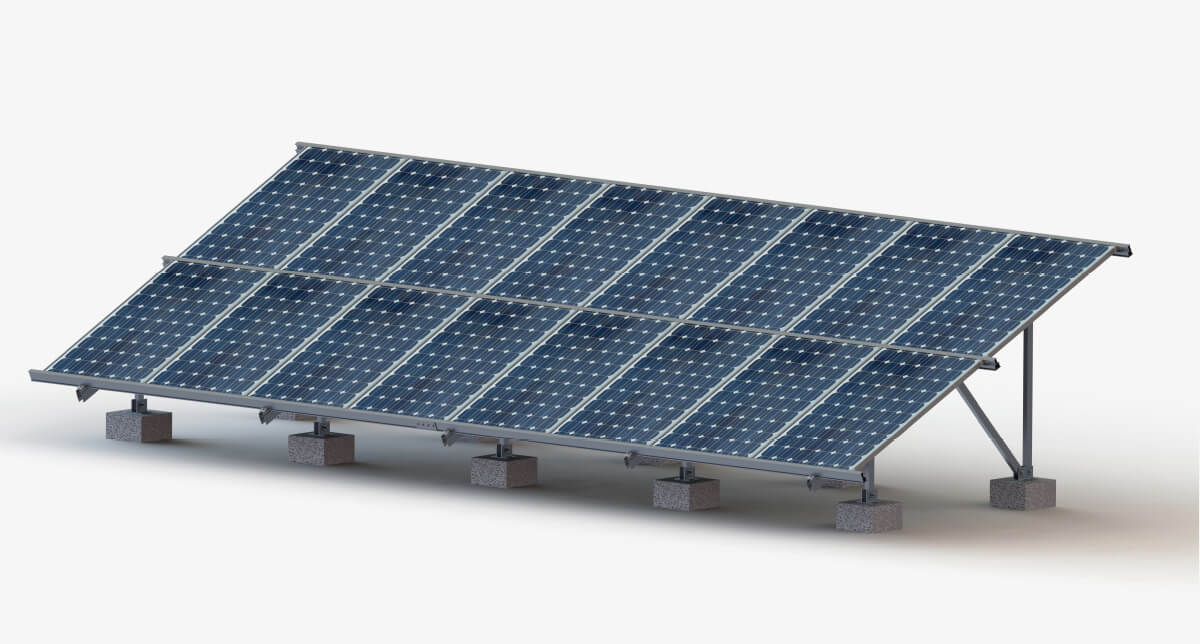

アルミ合金製地上型架台システム

product
製品センターに戻る
固定式架台システムアルミ合金製地上型架台システム

製品特徴 原則とパラメータ 部品リスト

設置便利、構造簡単、高通用性製品の部品は少ない、操作便利、現場の施工プロセスを減らす。横 ビーム自身はスロットが有り、クランプなしでモジュールを固定る。人件費 用と施工費用が大幅に減らす。

現場施工の誤差を減らす本製品はクランプなしの設計、横ビームと斜めビームの連結は特製ナッ トでの連結のため、インストールの誤差を有効的に減らす。

高強度、高耐久性本製品の主要な部材は6005-T5アルミ合金を採用、ボルトなどの 連結部材はSUS304ステンレス鋼を採用、外観清潔の同時に強度 と耐久性が高い。

適合範囲が広いアルミ合金とステンレス鋼の高耐久性のため、各場所に適用する。

アルミ合金ブラケット

設置場所
広い地面
設置角度 需要に応じる
モジュール設置 横/縦
モジュール種類 結晶/薄膜 フレームあり/フレームなし
モジュールサイズ 需要に応じる
架台材質 亜鉛メッキ鋼
取り付け高度 需要に応じる
最大風速 需要に応じる
最大積雪荷重 需要に応じる
品質保証/使用寿命 10年間/25年間
国際標準 ISO9001、CE

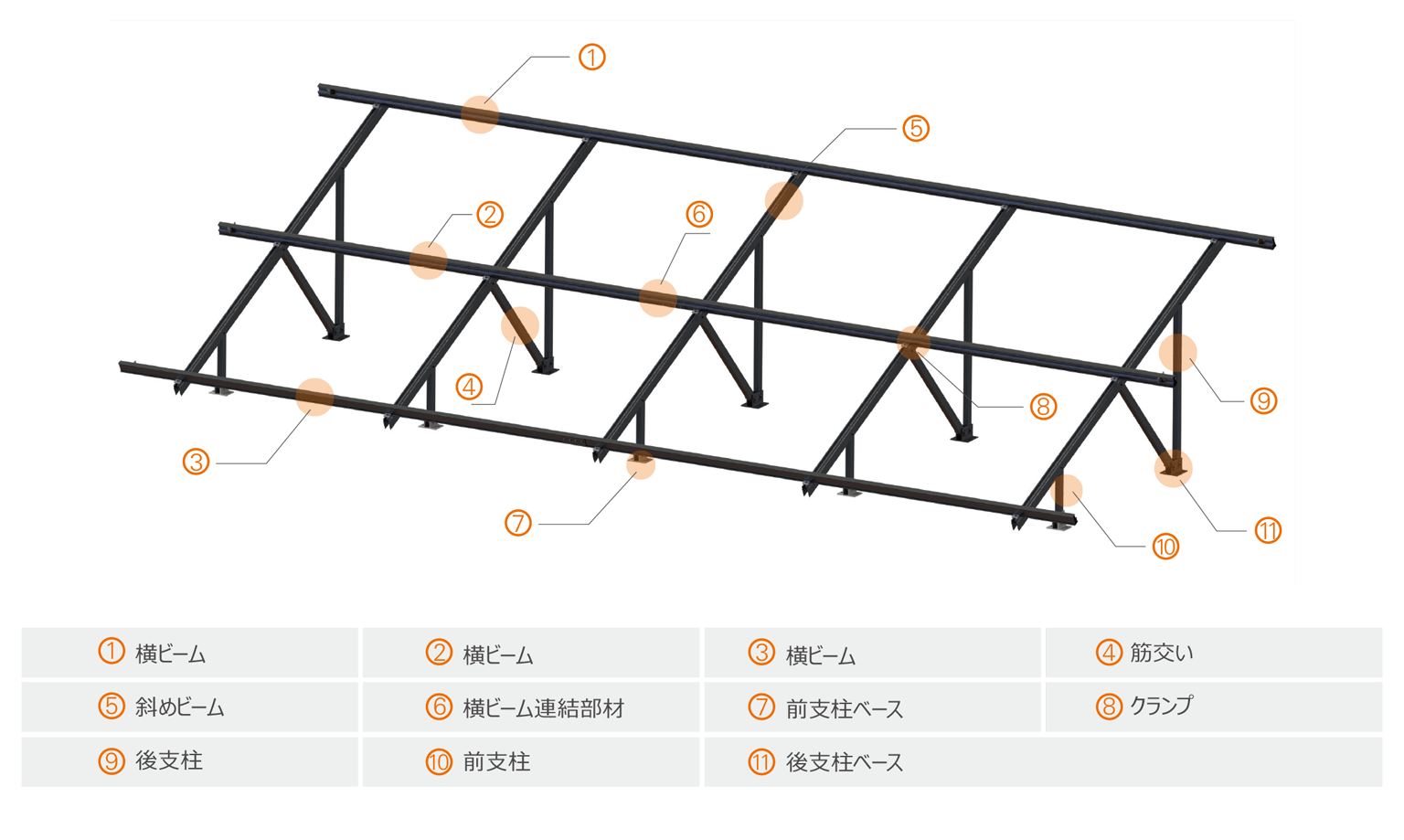

部品リスト
